Junção de expansão de borracha flexível com flanges galvanizadas forjadas e construção de esfera única para sistemas de válvulas de bomba

Detalhes do produto

Lugar de origem: Zhen Zhou

Marca: ZhiCheng

Certificação: CE、ISO

Número do modelo: Kxt

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: 5

Detalhes da embalagem: Plástico bolha, caixas de papelão, caixotes de madeira

Tempo de entrega: 7 dias

Termos de pagamento: Pago integralmente antes do envio

Habilidade da fonte: 8000 partes/mês

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Junção de expansão de borracha flexível com flanges galvanizadas, Junta de expansão de borracha de esfera única, para sistemas de válvulas de bomba


Padrão de flange:	DIN, JIS, ANSI, etc.	Tamanho nominal:	DN25 - DN3000
Manutenção:	Baixo	Suporte personalizado:	ODM, OEM
código principal:	Igual	Tipo:	Junção de expansão
Material:	Borracha, EPDN, NBR, etc.	Padrão de flange:	DIN, ANSI, JIS, etc.

Padrão de flange:	DIN, JIS, ANSI, etc.
Tamanho nominal:	DN25 - DN3000
Manutenção:	Baixo
Suporte personalizado:	ODM, OEM
código principal:	Igual
Tipo:	Junção de expansão
Material:	Borracha, EPDN, NBR, etc.
Padrão de flange:	DIN, ANSI, JIS, etc.

Descrição

Junção de expansão de borracha flexível com flanges galvanizadas forjadas e construção de esfera única para sistemas de válvulas de bomba

Composto por flanges galvanizadas forjadas, juntas de expansão de borracha de esfera única

Com um diâmetro superior a 50 mm, mas não superior a 150 mm

Província de Henan Zhicheng Valve & Fittings Manufacturing Co.

Nossa missão: focar nos detalhes do produto, inovação contínua e satisfazer as necessidades dos usuários

Os nossos valores: integridade e normalização, cooperação e parcerias de benefício mútuo

Imagens do produto

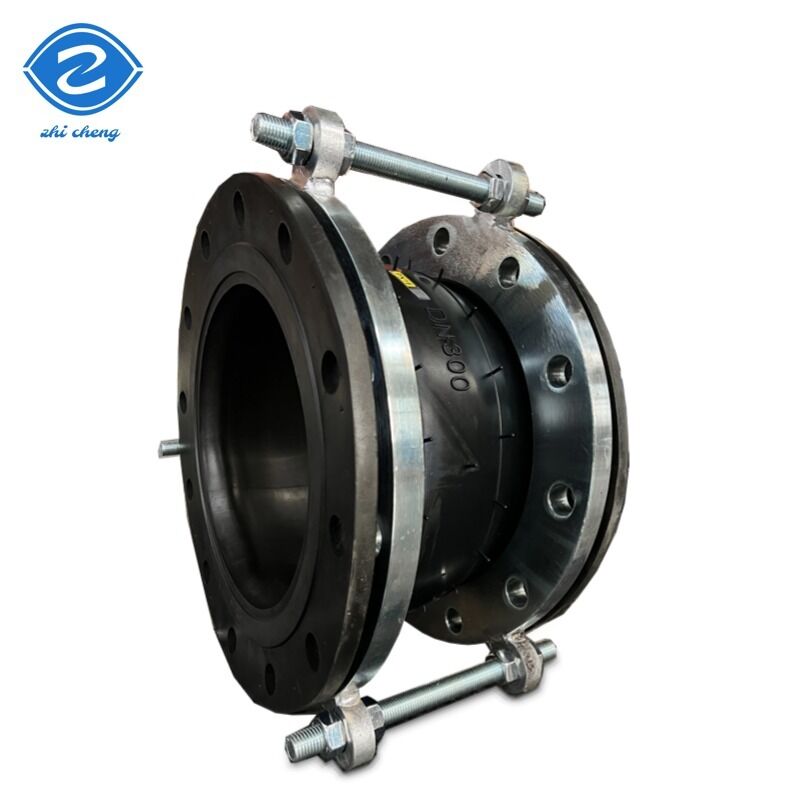

Junção de expansão de borracha flexível com flanges galvanizadas forjadas e construção de esfera única para sistemas de válvulas de bomba 0

Junção de expansão de borracha flexível com flanges galvanizadas forjadas e construção de esfera única para sistemas de válvulas de bomba 1

Especificações do produto

Composição do material

- Não, não.	Componente	Materiais
1	Borracha exterior/interior	NR, NBR, EPDM, SBR, BR, etc.
2	Quadro	Tecido de cartão de nylon
3	Anel sob pressão	Fios de aço
4	Flanco	Q235 Aço carbono, 304 aço inoxidável, etc.

Condições técnicas

Parâmetro	Tipo 1	Tipo 2	Tipo 3
Pressão de trabalho (kg f/cm2)	1.0(10)	1.6(16)	2.5 ((25)
Pressão de explosão (kg f/cm2)	2.0(20)	3.0(30)	4.5 ((45)
Valor de vácuo (mmHg)	2.0(20)	86.7 ((650)	100 ((750)
Temperatura aplicável	-15°C ~ +80°C (-30°C ~ + 150°C especial)
Média aplicável	Ar, ar comprimido, água, água do mar, água quente, óleo, ácido e álcali, etc.

Principais dimensões de ligação

Diâmetro nominal	Duração	Deslocamento axial	Deslocamento horizontal	Ângulo de deflexão
32 mm (11⁄4")	95 mm	Extensão: 6 mm, compressão: 9 mm	9 mm	15°
40 mm (11⁄2")	95 mm	Extensão: 6 mm, compressão: 10 mm	9 mm	15°
50 mm (2")	105 mm	Extensão: 7 mm, compressão: 10 mm	10 mm	15°
65 mm (21⁄2")	115 mm	Extensão: 7 mm, compressão: 13 mm	11 mm	15°
80 mm (3")	135 mm	Extensão: 8 mm, compressão: 15 mm	12 mm	15°
100 mm (4")	150 mm	Extensão: 10 mm, compressão: 19 mm	13 mm	15°
125 mm (5")	165 mm	Extensão: 12 mm, compressão: 19 mm	13 mm	15°
150 mm (6")	180 mm	Extensão: 12 mm, compressão: 20 mm	14 mm	15°
200 mm (8")	210 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
250 mm (10")	230 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
300 mm (12")	245 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
350 mm (14")	255 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
400 mm (16")	255 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
De largura não superior a 50 mm	255 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
500 mm (20")	255 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
600 mm (24")	260 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
700 mm (28")	260 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
800 mm (32")	260 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
900 mm (36")	260 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
1000 mm (40")	260 mm	Extensão: 18 mm, compressão: 26 mm	24 mm	15°
1200 mm (48")	260 mm	Extensão: 18 mm, compressão: 26 mm	24 mm	15°
1400 mm (56")	350 mm	Extensão: 20 mm, compressão: 28 mm	26 mm	15°
1600 mm (64")	350 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
1800 mm (72")	350 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2000 mm (80")	420 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2200 mm (88")	420 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2400 mm (96")	420 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2600 mm (104")	450 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2800 mm (112")	450 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
3000 mm (120")	500 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°

Para citação rápida, por favor indique:

Tipo de meio que atravessa a junta de expansão da borracha (água, óleo, etc.)
Diâmetro nominal da junção de expansão de borracha
Tipo de articulação de expansão de borracha (forma igual ou redutora)
Material de borracha e flange (EPDM, aço inoxidável, etc.)
Padrão de flange (ANSI, DIN, etc.)
Pressão nominal (150 lb, 300 lb, etc.)
Comprimento da esfera de borracha
Quantidade total necessária

Junção de expansão de borracha flexível com flanges galvanizadas forjadas e construção de esfera única para sistemas de válvulas de bomba 2

Vantagens do produto

Excelente resistência à pressão através da estrutura esférica com super estabilidade contra a pressão interna e forte reforço especial
Absorção superior de vibrações, ruídos e choques
Compensa maior alongamento, compressão, movimento lateral e angular

Classificação do produto

Várias categorias disponíveis para escolha

Embalagem e entrega

Opções de envio:

FedEx/DHL/UPS/TNT para amostras - Serviço porta a porta
Por via aérea ou marítima para lotes de mercadorias (LCL/FCL) - Aeroporto/Porto de acolhimento
Transportadores especificados pelo cliente ou métodos de transporte negociáveis

Adere estritamente ao Sistema de Gestão da Qualidade ISO9001:2015, detém a "Licença de Fabricação de Equipamentos Especiais"

emitido pela Administração Estatal para a Regulação do Mercado, os produtos cumprem a norma nacional GB/T 12465-2003,

Pode ser aplicado com segurança em vários sistemas de tubulação sob pressão, passou pela certificação CE da UE e cumpre normas da UE, tais como:

A norma EN 1092-1 e a norma EN 14001 possuem vários modelos nacionais de utilidade.
