Junta de Expansão de Borracha de Esfera Única de Aço Inoxidável
Junta de borracha flexível projetada para aplicações de acoplamento de bombas e válvulas
Henan Province Zhicheng Valve & Fittings Manufacturing Co.
Nossa missão: Foco nos detalhes do produto, inovação contínua e atendimento às necessidades do usuário
Nossos valores: Integridade e padronização, cooperação e parcerias ganha-ganha

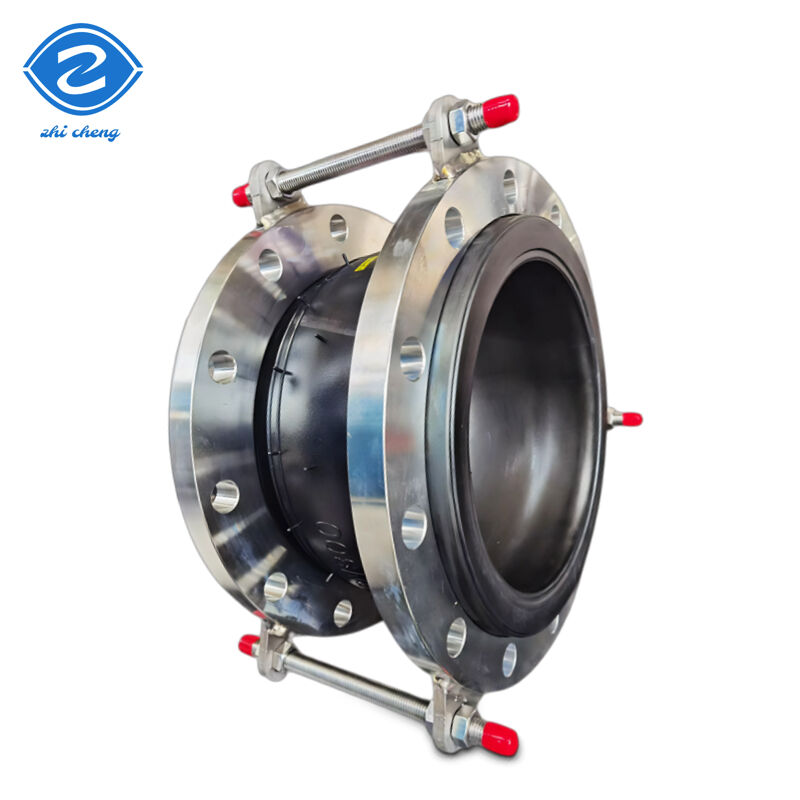

Imagens do Produto
Especificações do Produto
Composição do Material
| Nº. |
Componente |
Material |
| 1 |
Borracha Externa/Interna |
NR, NBR, EPDM, SBR, BR etc. |
| 2 |
Armação |
Tecido de Cartão de Nylon |
| 3 |
Anel Pressurizado |
Fio de Aço |
| 4 |
Flange |
Aço Carbono Q235, Aço Inoxidável 304 etc. |
Condições Técnicas
| Parâmetro |
Tipo 1 |
Tipo 2 |
Tipo 3 |
| Pressão de Trabalho (Kg f/cm²) |
1.0(10) |
1.6(16) |
2.5(25) |
| Pressão de Explosão (Kg f/cm²) |
2.0(20) |
3.0(30) |
4.5(45) |
| Valor de Vácuo (mmHg) |
2.0(20) |
86.7(650) |
100(750) |
| Temperatura Aplicável |
-15℃ ~ +80℃ (-30℃~+150℃ especial) |
| Mídias Aplicáveis |
Ar, ar comprimido, água, água do mar, água quente, óleo, ácido e álcali etc. |
Dimensões Principais de Conexão
| Diâmetro Nominal |
Comprimento |
Deslocamento Axial |
Deslocamento Horizontal |
Ângulo de Deflexão |
| 32 mm (1¼") |
95 mm |
Extensão: 6mm, Compressão: 9mm |
9 mm |
15° |
| 40 mm (1½") |
95 mm |
Extensão: 6mm, Compressão: 10mm |
9 mm |
15° |
| 50 mm (2") |
105 mm |
Extensão: 7mm, Compressão: 10mm |
10 mm |
15° |
| 65 mm (2½") |
115 mm |
Extensão: 7mm, Compressão: 13mm |
11 mm |
15° |
| 80 mm (3") |
135 mm |
Extensão: 8mm, Compressão: 15mm |
12 mm |
15° |
| 100 mm (4") |
150 mm |
Extensão: 10mm, Compressão: 19mm |
13 mm |
15° |
| 125 mm (5") |
165 mm |
Extensão: 12mm, Compressão: 19mm |
13 mm |
15° |
| 150 mm (6") |
180 mm |
Extensão: 12mm, Compressão: 20mm |
14 mm |
15° |
| 200 mm (8") |
210 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 250 mm (10") |
230 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 300 mm (12") |
245 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 350 mm (14") |
255 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 400 mm (16") |
255 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 450 mm (18") |
255 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 500 mm (20") |
255 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 600 mm (24") |
260 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 700 mm (28") |
260 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 800 mm (32") |
260 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 900 mm (36") |
260 mm |
Extensão: 16mm, Compressão: 25mm |
22 mm |
15° |
| 1000 mm (40") |
260 mm |
Extensão: 18mm, Compressão: 26mm |
24 mm |
15° |
| 1200 mm (48") |
260 mm |
Extensão: 18mm, Compressão: 26mm |
24 mm |
15° |
| 1400 mm (56") |
350 mm |
Extensão: 20mm, Compressão: 28mm |
26 mm |
15° |
| 1600 mm (64") |
350 mm |
Extensão: 25mm, Compressão: 35mm |
30 mm |
10° |
| 1800 mm (72") |
350 mm |
Extensão: 25mm, Compressão: 35mm |
30 mm |
10° |
| 2000 mm (80") |
420 mm |
Extensão: 25mm, Compressão: 35mm |
30 mm |
10° |
| 2200 mm (88") |
420 mm |
Extensão: 25mm, Compressão: 35mm |
30 mm |
10° |
| 2400 mm (96") |
420 mm |
Extensão: 25mm, Compressão: 35mm |
30 mm |
10° |
| 2600 mm (104") |
450 mm |
Extensão: 25mm, Compressão: 35mm |
30 mm |
10° |
| 2800 mm (112") |
450 mm |
Extensão: 25mm, Compressão: 35mm |
30 mm |
10° |
| 3000 mm (120") |
500 mm |
Extensão: 25mm, Compressão: 35mm |
30 mm |
10° |
Para Cotação Rápida, Por Favor Forneça:
- Tipo de mídia fluindo pela junta de expansão de borracha (água, óleo, etc.)
- Diâmetro nominal da junta de expansão de borracha
- Tipo de junta de expansão de borracha (forma igual ou redutora)
- Material da borracha e flange (EPDM, aço inoxidável, etc.)
- Padrão de flange (ANSI, DIN, etc.)
- Pressão nominal (150lb, 300lb, etc.)
- Comprimento da esfera de borracha
- Quantidade total necessária
Vantagens do Produto
- Excelente resistência à pressão através de estrutura esférica com super estabilidade contra pressão interna e forte reforço especial
- Absorção superior de vibração, ruído e choque
- Compensa maior alongamento, compressão, movimento lateral e angular
Classificação do Produto
Múltiplas categorias disponíveis para escolha
Embalagem e Entrega
Opções de Envio:
- FedEx/DHL/UPS/TNT para amostras - Serviço porta a porta
- Por via aérea ou marítima para mercadorias em lote (LCL/FCL) - Recebimento em aeroporto/porto
- Agentes de carga especificados pelo cliente ou métodos de envio negociáveis
Adere estritamente ao Sistema de Gestão da Qualidade ISO9001:2015, possui a "Licença de Fabricação de Equipamentos Especiais" emitida pela Administração Estatal de Regulação de Mercado, os produtos cumprem a norma nacional GB/T 12465-2003, podem ser aplicados com segurança a vários sistemas de tubulação sob pressão, passaram pela certificação CE da UE e atendem a padrões da UE como EN 1092-1 e EN 14001. Possui múltiplos modelos de utilidade nacionais.
