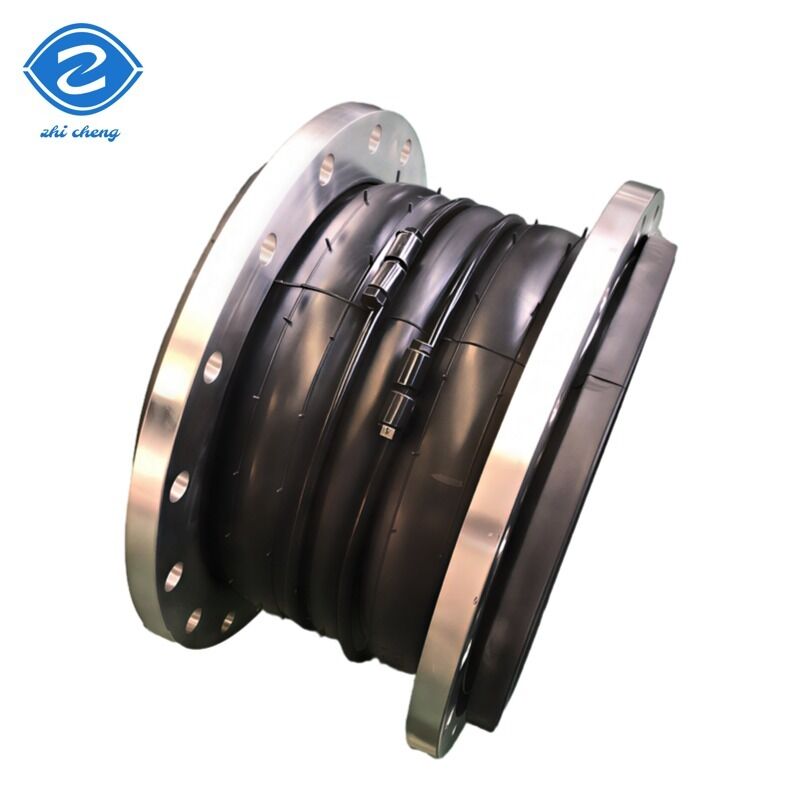

SS304 Flange Double Sphere Rubber Expansion Joint com gama DN25-DN2000 para ligação de tubos flexíveis

Detalhes do produto

Lugar de origem: Zhen Zhou

Marca: ZhiCheng

Certificação: CE

Número do modelo: Kxt

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: 3.6

Detalhes da embalagem: Plástico bolha, caixas de papelão, caixotes de madeira

Tempo de entrega: 14days

Termos de pagamento: Pago integralmente antes do envio

Habilidade da fonte: 8000 partes/mês

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Junta de expansão de borracha com flange SS304, Junta de expansão de borracha com design de esfera dupla, Conector de tubo flexível DN25-DN2000


Padrão de flange:	DIN, JIS, ANSI, etc.	Tamanho nominal:	DN25 - DN2000
Manutenção:	Baixo	suporte personalizado:	ODM, OEM
Código principal:	Igual	Tipo:	Junção de expansão
Material:	Borracha, EPDN, NBR, etc.	Padrão de flange:	DIN, ANSI, JIS, etc.

Padrão de flange:	DIN, JIS, ANSI, etc.
Tamanho nominal:	DN25 - DN2000
Manutenção:	Baixo
suporte personalizado:	ODM, OEM
Código principal:	Igual
Tipo:	Junção de expansão
Material:	Borracha, EPDN, NBR, etc.
Padrão de flange:	DIN, ANSI, JIS, etc.

Descrição

SS304 Flange Double Sphere Rubber Expansion Joint com gama DN25-DN2000 para ligação de tubos flexíveis

SS304 Junção de expansão de borracha de esfera dupla de flange

Província de Henan Zhicheng Valve & Fittings Manufacturing Co.
Nossa missão: focar nos detalhes do produto, impulsionar a inovação e atender às necessidades dos usuários.
Os nossos valores: integridade e normalização, cooperação e vantagem mútua

A articulação de expansão de duplo arco apresenta material elástico composto moldado com precisão e reforçado com várias camadas de nylon.que o tornam adequado para a manipulação de fluidos de processo que contenham sólidos em suspensão.

Especificações do produto

Composição do material

- Não, não.	Componente	Materiais
1	Borracha exterior/interior	NR, NBR, EPDM, SBR, BR, etc.
2	Quadro	Tecido de cartão de nylon
3	Anel sob pressão	Fios de aço
4	Flanco	Q235 Aço carbono, 304 aço inoxidável, etc.

Condições técnicas

Parâmetro	Tipo 1	Tipo 2	Tipo 3
Pressão de trabalho (kg f/cm2)	1.0(10)	1.6(16)	2.5 ((25)
Pressão de explosão (kg f/cm2)	2.0(20)	3.0(30)	4.5 ((45)
Valor de vácuo (mmHg)	2.0(20)	86.7 ((650)	100 ((750)
Temperatura aplicável	-15°C ~ +80°C (-30°C ~ + 150°C especial)
Média aplicável	Ar, ar comprimido, água, água do mar, água quente, óleo, ácido e álcali, etc.

Principais dimensões de ligação

Diâmetro nominal (DN)	Duração	Deslocamento axial	Deslocamento horizontal	Ângulo de deflexão
32 mm (11⁄4")	95 mm	Extensão: 6 mm, compressão: 9 mm	9 mm	15°
40 mm (11⁄2")	95 mm	Extensão: 6 mm, compressão: 10 mm	9 mm	15°
50 mm (2")	105 mm	Extensão: 7 mm, compressão: 10 mm	10 mm	15°
65 mm (21⁄2")	115 mm	Extensão: 7 mm, compressão: 13 mm	11 mm	15°
80 mm (3")	135 mm	Extensão: 8 mm, compressão: 15 mm	12 mm	15°
100 mm (4")	150 mm	Extensão: 10 mm, compressão: 19 mm	13 mm	15°
125 mm (5")	165 mm	Extensão: 12 mm, compressão: 19 mm	13 mm	15°
150 mm (6")	180 mm	Extensão: 12 mm, compressão: 20 mm	14 mm	15°
200 mm (8")	210 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
250 mm (10")	230 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
300 mm (12")	245 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
350 mm (14")	255 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
400 mm (16")	255 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
De largura não superior a 50 mm	255 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
500 mm (20")	255 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
600 mm (24")	260 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
700 mm (28")	260 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
800 mm (32")	260 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
900 mm (36")	260 mm	Extensão: 16 mm, compressão: 25 mm	22 mm	15°
1000 mm (40")	260 mm	Extensão: 18 mm, compressão: 26 mm	24 mm	15°
1200 mm (48")	260 mm	Extensão: 18 mm, compressão: 26 mm	24 mm	15°
1400 mm (56")	350 mm	Extensão: 20 mm, compressão: 28 mm	26 mm	15°
1600 mm (64")	350 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
1800 mm (72")	350 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2000 mm (80")	420 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2200 mm (88")	420 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2400 mm (96")	420 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2600 mm (104")	450 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
2800 mm (112")	450 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°
3000 mm (120")	500 mm	Extensão: 25 mm, compressão: 35 mm	30 mm	10°

Para citação rápida, por favor indique:

Tipo de meio que atravessa a junta de expansão da borracha (água, óleo, etc.)
Diâmetro nominal da junção de expansão de borracha
Tipo de articulação de expansão de borracha (forma igual ou redutora)
Material de borracha e flange (EPDM, aço inoxidável, etc.)
Padrão de flange (ANSI, DIN, etc.)
Pressão nominal (150 libras ou 300 libras)
Comprimento da esfera de borracha
Quantidade total necessária

Principais vantagens

Resistência superior à pressão
A estrutura esférica com projeto reforçado proporciona uma estabilidade excepcional contra a pressão interna

Absorção de vibração e ruído
Excelente absorção de vibrações, ruídos e choques

Compensação de movimentos flexíveis
Compensa o alongamento, a compressão, o movimento lateral e angular

Classificação do produto

Várias categorias disponíveis para satisfazer os vários requisitos de aplicação

Embalagem e entrega

Opções de envio:

FedEx/DHL/UPS/TNT para amostras (porta a porta)
Por via aérea ou marítima para lotes de mercadorias (LCL/FCL)
Aeroporto/Porto de acolhimento disponível
Agentes de transporte especificados pelo cliente aceites
Métodos de transporte negociáveis

Perguntas Frequentes

Você pode fazer o produto de acordo com as exigências do cliente?

Sim, podemos fabricar de acordo com as suas exigências exactas.

Quais são os seus termos de pagamento?

T/T (30% depósito, 70% saldo antes da entrega), L/C à vista.

Onde está o porto de carregamento mais próximo?

Xangai, Qingdao ou Tianjin, China.

Como pode garantir a qualidade ou qualquer garantia?

Se ocorrerem problemas de qualidade durante a utilização, os produtos podem ser devolvidos ou manuseados de acordo com os pedidos dos consumidores.

Aceita encomendas em pequenas quantidades?

Sim, aceitamos pedidos em pequenas quantidades.

Qual é o seu prazo de entrega?

Por via marítima ou aérea. Normalmente 7 a 14 dias para entrega, dependendo da quantidade do pedido.
