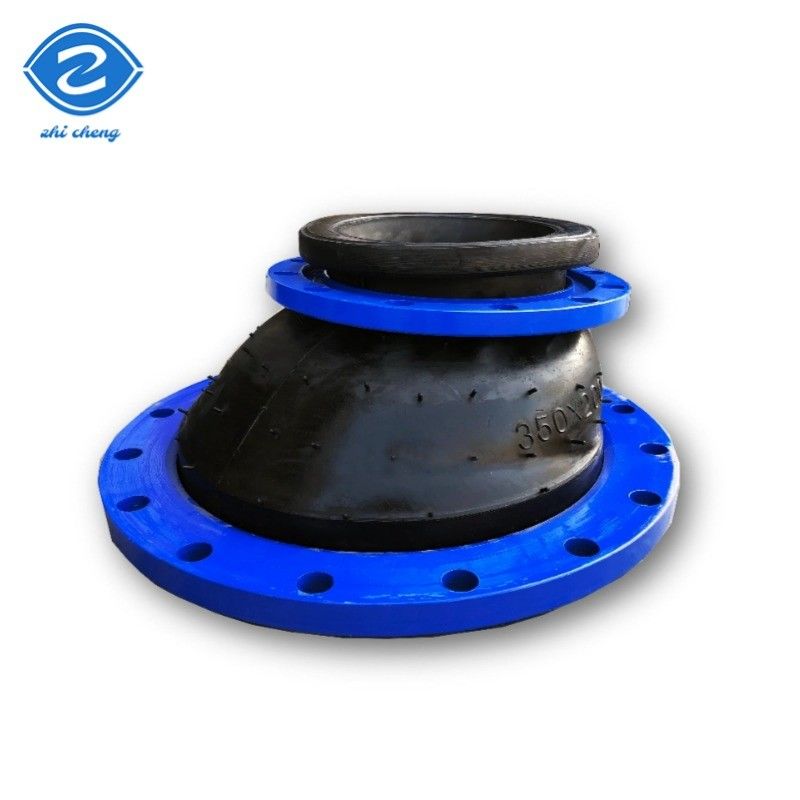

Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas

Detalhes do produto

Lugar de origem: Henan, China

Marca: ZHICHENG

Número do modelo: ZCF-310

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: $15.90/pieces 10-98 pieces

Packaging Details: Rubber expansion joint is packed by:
plastic film with carton case, and then put into standard wooden case.

Habilidade da fonte: 10000 conjuntos/conjuntos por mês

Obtenha o melhor preço
Contato agora
Especificações
Destacar:

Junção de expansão de borracha de redução excêntrica EPDM

,

Junção de expansão de borracha de redução excêntrica DN200

Garantia:
1 ano
Suporte personalizado:
ODM, OEM
Technics:
Forged
Conexão:
Flanco
Forma:
Igual
Head Code:
Round
Product name:
Flexible Joint Rubber Expansion Bellows
Rubber material:
EPDM, CR, NBR, NEOPRENE
Nominal diameter:
DN25-DN3000
Linha tipo:
Flancas e filamentos
Flange standard:
DIN, BS, JIS, ANSI
Temperatura aplicável:
-15~80°C (especial -30~150°C)
Applicable media:
Air, water, sewage, sea water, acid, alkali, oil etc
Pressão de trabalho:
6-40 bares
Pressão de ensaio:
1.5 vezes a pressão de trabalho
Pressão de explosão:
2 vezes a pressão de trabalho
Porto:
Porto de Qingdao ou negociável
Garantia:
1 ano
Suporte personalizado:
ODM, OEM
Technics:
Forged
Conexão:
Flanco
Forma:
Igual
Head Code:
Round
Product name:
Flexible Joint Rubber Expansion Bellows
Rubber material:
EPDM, CR, NBR, NEOPRENE
Nominal diameter:
DN25-DN3000
Linha tipo:
Flancas e filamentos
Flange standard:
DIN, BS, JIS, ANSI
Temperatura aplicável:
-15~80°C (especial -30~150°C)
Applicable media:
Air, water, sewage, sea water, acid, alkali, oil etc
Pressão de trabalho:
6-40 bares
Pressão de ensaio:
1.5 vezes a pressão de trabalho
Pressão de explosão:
2 vezes a pressão de trabalho
Porto:
Porto de Qingdao ou negociável
Descrição
Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas

DN25-DN3000 Junção de expansão de borracha concêntrica com igual valor nominal

Opções de intervalo de diâmetro

A articulação de expansão de borracha do redutor excêntrico com uma estrutura de borda inferior reta elimina completamente

a zona morta de acumulação de líquido no redutor concêntrico, reduzindo a perda de energia cinética do fluido.

a camada se estende flexivelmente e se contrai sob flutuações de pressão, evitando a perda de pressão adicional causada

por vibração em secções rígidas de tubos.

Escolher os produtos da ZHICHENG?
1Serviço online 24 horas por dia, em qualquer altura, em qualquer lugar, pode fornecer o que quiser.
2.100% de inspecção de qualidade antes do envio.
3Forte capacidade de produção e rigoroso controlo de qualidade.
Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 0

Descrição do produto

As juntas de expansão de borracha consistem em borracha interna e externa, camada de cordão e filamentos de arame de aço, que são vulcanizados e depois

É amplamente utilizado em vários sistemas de tubulação.

- Não, não. Nome Materiais
1 Borracha exterior/interior NR, EPDM, NBR, Neoprene, etc.
2 Quadro Tecido de cordão de nylon
3 Anel sob pressão Fios de aço
4 Flanco Aço galvanizado de carbono, ferro dúctil para pintura, aço inoxidável, etc.

Condição de funcionamento
Temperatura de funcionamento -15°C~80°C(-30°C~150°C)
Pressão de trabalho 6-40bars ((PN6-PN40)
Pressão de ensaio 1.5 vezes a pressão de trabalho
Pressão de explosão 2 vezes a pressão de trabalho
Medios aplicáveis Ar, água, esgoto, água do mar, ácido, alcalino, óleo, etc.


Dimensão da ligação principal
Diâmetro nominal

Duração
(mm)

Deslocamento axial

Movimento horizontal
(mm)

Ângulo de deflexão
(a1+a2)°

Comprimento especial
(mm)

mm polegada

Compressão
(mm)

Extensão
(mm)

32 1 1/4 95 9 6 9 15° 130/150/200
40 1 1/2 95 10 6 9 15° 130/150/200
50 2 105 10 7 10 15° 130/150/200
65 Dois e meio 115 13 7 11 15° 130/150/200
80 3 135 15 8 12 15° 130/150/200
100 4 150 19 10 13 15° 130/200
125 5 165 19 12 13 15° 130/150/200
150 6 180 20 12 14 15° 130/150/200
200 8 210 25 16 22 15° 130/150/200
250 10 230 25 16 22 15° 130/150/200
300 12 245 25 16 22 15° 130/150/200
350 14 255 25 16 22 15° 130/150/200
400 16 255 25 16 22 15° 130/150/200
450 18 255 25 16 22 15° 200
500 20 255 25 16 22 15° 200
600 24 260 25 16 22 15° 300

(Nota: a faixa de tamanho de DN25-3000 estão todos disponíveis, tamanho especial e comprimento também pode ser personalizado, por favor, entre em contato conosco

para dados exatos.

Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 1

As juntas de expansão de borracha permitem movimentos em quatro direcções, e são moldadas de borracha sintética e cordão de nylon,

E isto pode reduzir vibrações e ruído, e compensar a expansão térmica e contração causada por mudanças de temperatura.

Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 2

Parâmetro técnico

Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 3

Produção

ZHICHENG tem um sistema de controlo de qualidade rigoroso, o processo de produção padrão, testes de fábrica padronizados significa para

Assegurar que cada produto satisfaça os requisitos do cliente e fornecer aos clientes produtos de alta qualidade.

Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 4

Embalagem e transporte

Embalagem

1- embalagem interior: película de plástico com caixa de cartão.
2- Embalagem exterior: caixas de madeira (geralmente do tamanho de 1100mm*1100mm*1100mm).

Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 5Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 6

Instalação do produto

Quando o cliente instala, forneceremos instruções de instalação, notas de instalação e instruções de manutenção. e esta é a imagem de instalação da junta de expansão de borracha DN1800.

Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 7

Informações sobre a empresa

Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 8

Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 9
Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 10
Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 11
Redutor excêntrico EPDM articulação de expansão de borracha DN200-DN350 projeto horizontal inferior Redutor excêntrico revestido em PTFE para tubulações químicas 12
Clique aqui para entrar em contato conosco para mais detalhes sobre os produtos.
Faremos o nosso melhor para lhe fornecer serviços e produtos de qualidade.

Perguntas frequentes

P: É uma empresa comercial ou fabricante?
R: Somos fabricantes de juntas de expansão de borracha, juntas de expansão de metal, mangueiras flexíveis, juntas de desmontagem,
articulações trimmer, adaptadores de flanges e flanges com mais de 30 anos de experiência.
P: Tem um catálogo?
R: Sim, temos. Por favor, me avise do seu e-mail ou mensageiro instantâneo e enviaremos o nosso catálogo.

P: Pode fornecer desenhos e informações técnicas?
R: Sim, o nosso departamento técnico especialista desenhará e fornecerá desenhos e dados técnicos.

P: Você fornece amostras? São gratuitas ou cobram por elas?
R: Sim, podemos fornecer amostras gratuitamente, mas os custos de transporte são suportados pelo cliente.

P: Os produtos podem ser fabricados de acordo com as exigências do cliente?
R: Sim, as especificações acima são especificações padrão e podemos projetar e fabricar conforme exigido.

Entre em contato conosco para mais detalhes sobre preço e embalagem, envio e desconto agora!
